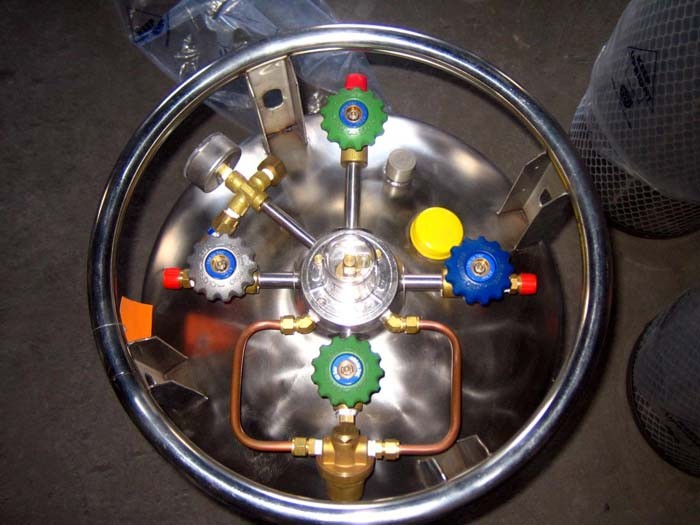

杜瓦瓶作為低溫液體（如液氮、液氧）的儲存與輸送設備，其壓力表的精準性直接關系到系統運行安全。壓力表作為監測內部壓力的 "神經末梢"，一旦出現示值偏差或失靈，可能導致超壓爆炸、介質泄漏等惡性事故。本文圍繞 "杜瓦瓶壓力表是否需要半年檢驗一次" 這一核心問題，從法規要求、失效機理、檢驗實踐三個維度展開分析，為安全運維提供技術依據。
一、檢驗周期的法規依據與行業共識
我國《特種設備安全技術規范》（TSG 23-2021）明確規定："盛裝低溫液體的壓力容器，其壓力表的校驗周期不得超過 6 個月"。這一強制性要求源于低溫環境對壓力表的特殊影響 —— 杜瓦瓶工作溫度通常低于 - 100℃，表內彈性元件（如彈簧管）長期處于低溫應力狀態，容易產生塑性變形導致示值漂移。
對比不同標準對壓力表檢驗周期的規定：
國際標準方面，ASME BPVC Section VIII 同樣要求低溫容器壓力表的校驗間隔不超過 6 個月，其技術委員會在 2023 年發布的白皮書指出："在 - 196℃工況下，壓力表的示值誤差每月可能增加 0.5%-1%，6 個月累計誤差可達 3%-6%，超出安全允許范圍（±1.6% FS）"。
二、壓力表失效的典型機理與風險分析
杜瓦瓶壓力表的失效模式具有顯著的低溫特性，其主要失效機理包括：
- 低溫疲勞效應：彈簧管在 - 196℃與室溫（25℃）之間反復冷熱交替（如每次取液操作），會產生微觀裂紋。某實驗室檢測數據顯示，經過 500 次冷熱循環后，壓力表示值誤差會從初始的 ±0.5% 擴大至 ±2.3%。
- 介質滲透影響：液氮蒸發產生的氮?dú)饪赡軡B入壓力表內部，在表殼內凝結成霜，導致傳動機構卡滯。尤其當壓力表安裝位置靠近閥門時，低溫液體飛濺可能直接造成表內元件凍裂。
- 振動干擾：杜瓦瓶在運輸或移動過程中產生的振動（振幅＞0.5mm），會導致指針軸與表盤摩擦加劇，出現示值滯后現象。某物流企業的失效案例顯示，未經固定的壓力表在運輸后，誤差超標率達 37%。
為正常壓力表內部結構，標注 "彈簧管（無裂紋）、指針軸（靈活轉動）"；右側為失效狀態，標注 "彈簧管疲勞裂紋、表內結霜、指針卡滯"）
三、影響檢驗周期的關鍵變量
雖然法規規定了 6 個月的基準周期，但實際應用中需根據使用條件動態調整。以下三類場景應縮短檢驗周期至 3-4 個月：
- 高頻使用工況：每日取液次數＞5 次的實驗室用杜瓦瓶，因壓力波動頻繁，建議每 3 個月校驗一次
- 惡劣環境場所：在濕度＞70% 或粉塵濃度＞10mg/m3 的環境中使用的設備，需增加檢驗頻次
- 臨界壓力運行：工作壓力接近安全閥整定壓力（如設定值的 80% 以上）的杜瓦瓶，應強化監測
反之，符合以下條件的杜瓦瓶可在嚴格評估后適當延長周期（最長不超過 9 個月）：
- 配備數字式壓力表（帶自動校準功能）
- 處于靜態儲存狀態（每月取液次數＜3 次）
- 安裝在恒溫恒濕的受控環境（溫度 15-25℃，濕度 40-60%）
四、科學檢驗的實施要點
杜瓦瓶壓力表的檢驗并非簡單的示值校準，需遵循低溫設備的特殊要求：
應在（20±5）℃的實驗室環境中進行，避免在低溫環境下直接校驗。壓力表從杜瓦瓶拆下后，需在室溫放置 2 小時以上，確保內部元件恢復至常溫狀態。
采用 "比對法" 與 "密封性試驗" 結合的方式：
- 用 0.4 級標準壓力表進行示值校準，在量程的 30%、60%、90% 三點進行正反向測試
- 通入 1.1 倍工作壓力的氮?dú)猓?3 分鐘，觀察是否有壓力下降（允許壓降≤0.02MPa）
包括指針靈活性（輕敲表殼，示值變動應≤允許誤差的 1/2）、表盤密封性（IP54 防護等級測試）、低溫沖擊測試（-196℃冷凍后立即校驗）。
五、超期使用的風險代價
某化工企業曾因未按期檢驗杜瓦瓶壓力表，導致液氮泄漏事故：壓力表實際壓力已達 0.8MPa（安全閥整定壓力 0.6MPa），但表顯值僅為 0.5MPa，最終因超壓導致瓶體焊縫開裂，造成 - 196℃液氮噴射傷人。事故后追溯發現，該壓力表已超期使用 8 個月，內部彈簧管已發生不可逆變形。
此類案例印證了定期檢驗的經濟價值 —— 單次校驗成本約 200 元，而一起泄漏事故的直接損失（含設備維修、停產損失、人員救治）平均達 5 萬元以上，經濟風險比高達 1:250。
六、結論與行動建議
綜合法規要求、失效風險與實踐數據，杜瓦瓶壓力表的半年檢驗周期是平衡安全與成本的最優選擇。實際操作中應建立 "基礎周期 + 動態調整" 的管理模式：
- 建立壓力表臺賬，記錄每次檢驗日期、誤差值、維修情況
- 對數字式壓力表，啟用自動診斷功能（如每日零點校準）
- 結合杜瓦瓶年度全面檢驗，對壓力表進行解體檢查
- 更換壓力表時優先選擇帶低溫補償功能的型號（工作溫度 - 200 至 80℃）
通過科學的檢驗策略，既能避免過度校驗造成的資源浪費，又能有效防控安全風險，為低溫液體儲存系統構建可靠的 "壓力防線"。
